為避免在使用中操作不正確，及意外事故問題的發生，請大家在使用前詳細閱讀本手冊;此手冊為單相220V/3.5—5kw電磁加熱控制器(板)(柜)操作注意事項和使用說明;同時碧源達也在此真誠地感謝各位新老客戶對本公司產品的信賴及一如既往的支持。

　　一、電磁加熱器原理：

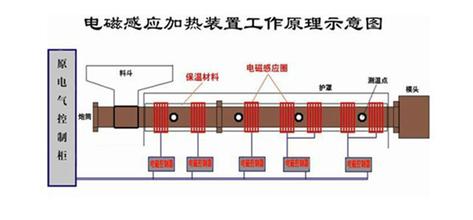

　　在電磁加熱器內部，整流電路將50/60Hz的交流電壓變成直流電壓，再經過控制電路(電磁加熱器)將直流電壓轉換頻率為20-40KHZ的高頻電壓，高速變化的電流通過線圈會產生高速變化的磁場，當磁場磁力線通過導磁或導電材料，會在金屬體內產生無數的小旋渦流，使導電材料自行高速發熱，從而起到加熱的效果;以下是電磁加熱器工作原理結構圖：

　　二、電磁加熱器安裝步驟及注意事項：

　　1、首先拆下原先的加熱圈，使用電磁加熱器加熱就不會再用到電阻式加熱的，然后用高溫扎帶扎緊保溫棉，加熱圈外圍包上保溫棉。扎緊后的保溫棉的厚度在1.8公分到2公分之間。這點很重要，如果保溫棉的厚度太薄或太厚，就會導致過流維護或過熱維護或電感量的不匹配，所以扎緊后的保溫棉厚度一定要把握好。

　　2、加熱線圈繞法時注意，一般有圓形繞法和U型繞法，當為U形繞法時，管道外部要用高溫棉包住約15-20mm;當圓形繞法時，管道外部要用高溫棉包住約20mm，再用玻璃絲帶包一層，然后繞線圈。

　　3、包好的保溫棉外面再包上一層環氧樹脂板。可以彎曲的用環氧樹脂板包在保溫棉的外面，用高溫扎帶再扎緊。包上環氧樹脂板的目的為了平整保溫棉的外面，這樣比較好繞線還有美觀上會比較美觀。當然也是可以不用包上環氧樹脂板的。

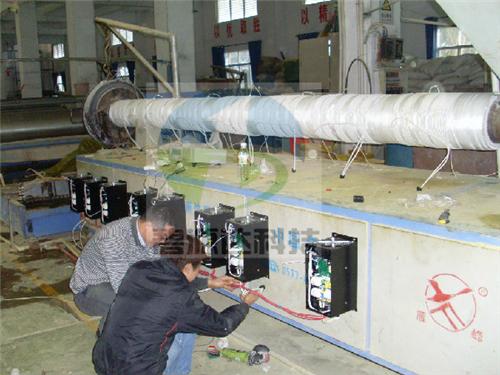

　　4、一般一臺塑料機可以用多臺加熱器疊加達到其加熱功率。每個加熱器一般放在一個控制箱里。便于操作與維護。指示燈就可以接在控制箱外部。便于觀察加熱器的工作情況。也可以做一個大機箱放若干個電路板。

　　5、開機工作頻率為20-40KHz，繞線圈完成后測量線圈電感量約為120-130uH (用勝利牌6243+電容電感表測量)。

溫馨提示：散熱器工作中帶電!請勿碰撞其它物體!!!

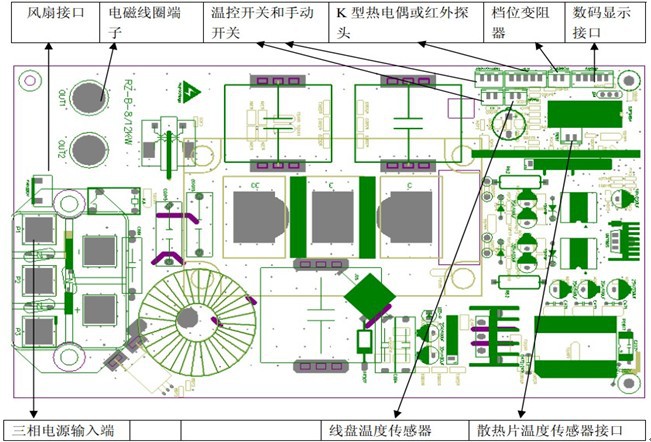

　　三、電磁加熱控制板使用示意圖：

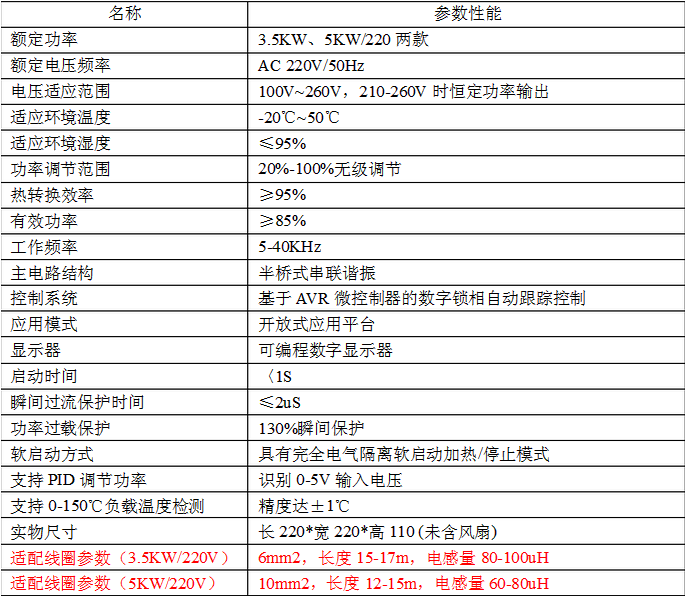

　　四、產品性能參數表：

　　   溫馨提示：本產品不可使用在危及人身安全或其它有特殊安全要求場合!

　　五、安全注意事項：

　　1、首先人身遠離高頻輸出端口及電源輸入端口。

　　2、包括布線或檢查工作在內的工作都應是專業人員。

　　3、請不要濕手操作開關電源，以免造成觸電或受傷。

　　4、在通電或運行時請不要打開蓋板，否則發生觸電。

　　5、請勿在通電中進行通風扇的清理或更換，否則造成傷害。

　　6、電磁加熱器外殼請接地，以免高頻感應電壓觸及人身。

　　7、布線或檢查請斷開電源十分鐘以后，用萬用表測量剩余電壓后進行。

　　8、對于電纜(包括高頻輸出電纜)請不要損傷它，對它加上過重的應力。否則造成觸電。

　　以上3.5-5KW電磁感應加熱器使用手冊就分享到這里，歡迎各界行業人士蒞臨本公司作實地考察!
