參考價格：￥2000

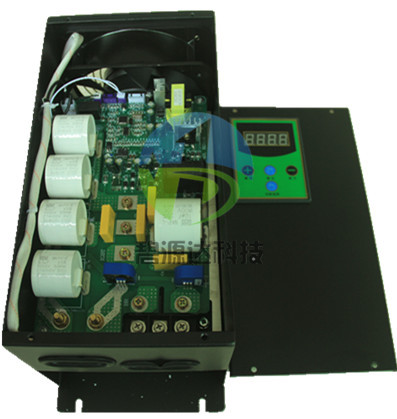

模具爐專用10KW電磁加熱控制器
一、特點：
? 具備輸入、輸出缺相保護功能? 標準的內置PID反饋控制功能，精確實現閉環控制
? 反饋信號斷線保護功能
? 最短運行時間功能
? 標準配置RS485通訊用接線端子，最多可實現一臺計算機或PLC對多臺的控制，簡化FA系統，提高整個系統的可靠性。
? 可方便的實現觸摸屏-PLC-T81的控制。
? 增加輔助功能板，即可立即實現多功能檢測及各類參數調節。
二、電磁加熱器推薦應用：
模具加熱專用。
三、禁止應用：
本品不可使用在危及人身安全或其它有特殊安全要求之場合。
四、工作環境需求：
安裝海拔高度：<1KM （高于此高度需降額使用）
工作環境溫度： - 20 ~ + 50 ℃
空氣相對濕度：<90% ，無凝露
無粉塵污染及爆炸危險
五、故障燈顯示：
1）啟動時，一長一短閃爍直至諧振狀態的快速閃爍。在調試電感時必須要調到諧振狀態，也就是要調到燈要快速閃爍的狀態。否則系統處在過流運行狀態，不利于系統正常運 行。
2）過壓保護（高于430V或低于310V）：故障燈一長兩短閃爍，電壓回到額定范圍重啟；
3）軟件過流保護：故障燈兩長三短閃爍，5秒后重啟；
4）硬件過流保護：故障燈兩長四短閃爍，60秒后重啟；
5）IGBT飽和或其他硬件故障：故障燈一長四短閃爍， 30秒后重啟；
6）過溫保護（IGBT溫度超過75℃）：故障燈一長三短閃爍， 等IGBT溫度降到60℃，系統自動重啟）；
7）無負載故障：故障燈兩長兩短閃爍。
六、控制面板：
三個按鍵分別是“-”、“功能鍵”、“+”。
1、“功能鍵”：分別有“檔位”、“功率”、“頻率”、“電壓”、“電流”、“諧振狀態”等六種指示。
“檔位”有五檔，第“5”檔最高功率，抵“1”檔最低功率。檔位的調節由“+”、“-”鍵完成。
“功率”顯示頭字母是“P”，表示視在功率的大小。
“頻率”顯示頭字母是“F”，表示當前運行頻率的大小。
“電壓”顯示頭字母是“U”，表示輸入電壓的大小。
“電流”顯示頭字母是“A”，表示輸入電流的大小。
“諧振狀態”有兩種顯示：“PASS”表示系統已找到諧振點或正處在諧振狀態，這是正常的狀態；“E8”是警示狀態，表示目前還沒有沒有找到諧振點，系統處在過流狀態，需要調整負載的電感量（通常是需要加大電感量），通過調整負載電感量使系統達到正常的“PASS”狀態。
2、“+”鍵：只有顯示在“檔位”狀態時，按此鍵才有效，當前是最高檔“5”檔時，按此鍵不起作用。
3、“-”鍵：只有顯示在“檔位”狀態時，按此鍵才有效，當前是最低檔“1”檔時，按此鍵不起作用。
七、10KW電磁加熱器數碼管顯示故障代碼：
“-E2-”：過壓保護（高于430V）；
“-E3-”：欠壓保護（低于310V）；
“-E4-”：過熱保護（IGBT高于75°C，等IGBT溫度降到60℃，系統自動重啟）；
“-E5-”：超低溫保護（環境溫度低于-10°C）；
“-E6-”： IGBT飽和或其他硬件故障保護；
“-E7-”：硬件過流保護；
“-E8-”：負載不匹配保護，也就是負載的電感量過小；
“-E9-”：無負載故障保護。
